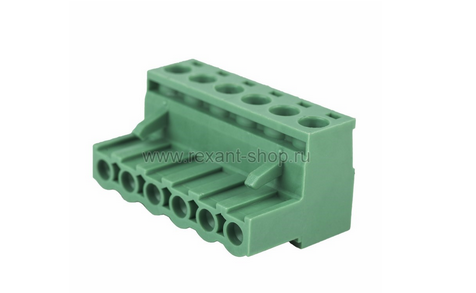

Соединительная 6-ти контактная винтовая клеммная колодка на провод (2EDGK-06P) углового исполнения является ответной -гнездовой частью разъёма и предназначена для соединения печатной платы с проводником.
Перед монтажом с соединяемых проводников необходимо снять изоляцию. Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, после этого используя шлицевую отвертку поверните винт и зафиксируйте провод в зажимной камере. Убедитесь в верном положении проводника, именно при выполнении этого условия конструкция предотвращает случайное размыкание контакта. После этого клемму можно подключать к ответной части разъёма установленной на плате.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.
Корпус клеммы изготовлен из полиамида 6,6 (модификация UL94V-0), что позволяет ему функционировать в температурном режиме от -40° до +105°С, а краткосрочно до +250°С. Данный материал обладает стойкостью к растрескиванию и высоким динамическим на
